2026年8月4日，浙江通超工贸有限公司官网在铁路橡胶道口板产品栏目新增《铁路站场橡胶板平过道通用图》技术资料。图纸编号为壹站（2015）5002，标注日期为2015年6月。网站同时提供PDF在线查看、下载入口和关键参数文字整理，方便铁路工务、厂矿专用线、工程设计施工及采购人员前期查阅。
图纸覆盖的主要技术内容
文件包含设计说明、铺设要求、木枕地段布置、混凝土枕地段布置、特殊地段处理及工程数量计算等内容。图纸涉及43kg/m、50kg/m和60kg/m钢轨，以及木枕、新II型混凝土枕和III型混凝土枕等轨道条件。
轨枕间距与标准板长对应关系
- P1级：轨枕间距600mm，标准板长1200mm、1800mm、2400mm
- P2级：轨枕间距550mm，标准板长1100mm、1650mm、2200mm
- P2级以上或特殊地段：轨枕间距500mm，标准板长1000mm、1500mm、2000mm
图纸还说明，荷载为P1级但线路为1760根/km地段时，平过道内轨枕间距采用550mm；平过道范围存在钢轨接头时采用500mm。具体项目仍需结合现场轨型、轨枕、车辆荷载和基础条件复核。
P1-P6流动机械荷载等级
图纸列出的P1-P6标准轮载分别为50kN、100kN、150kN、200kN、300kN和400kN。一般场、段、所铺面板按能承受P2级流动机械单轴单侧100kN荷载而不断裂进行考虑；实际项目应以最大车辆荷载和项目技术要求为准。
轨内板、轮缘槽与轨外板关键尺寸
两条钢轨顶面内侧的中间板总宽为1435mm，由相同宽度的两块板组成。直线地段轮缘槽宽70-100mm，曲线内股宽90-100mm，槽深不小于45mm且不大于60mm。平过道两端钢轨顶面外侧的轨外板一般宽500mm。
文件完整性与使用边界

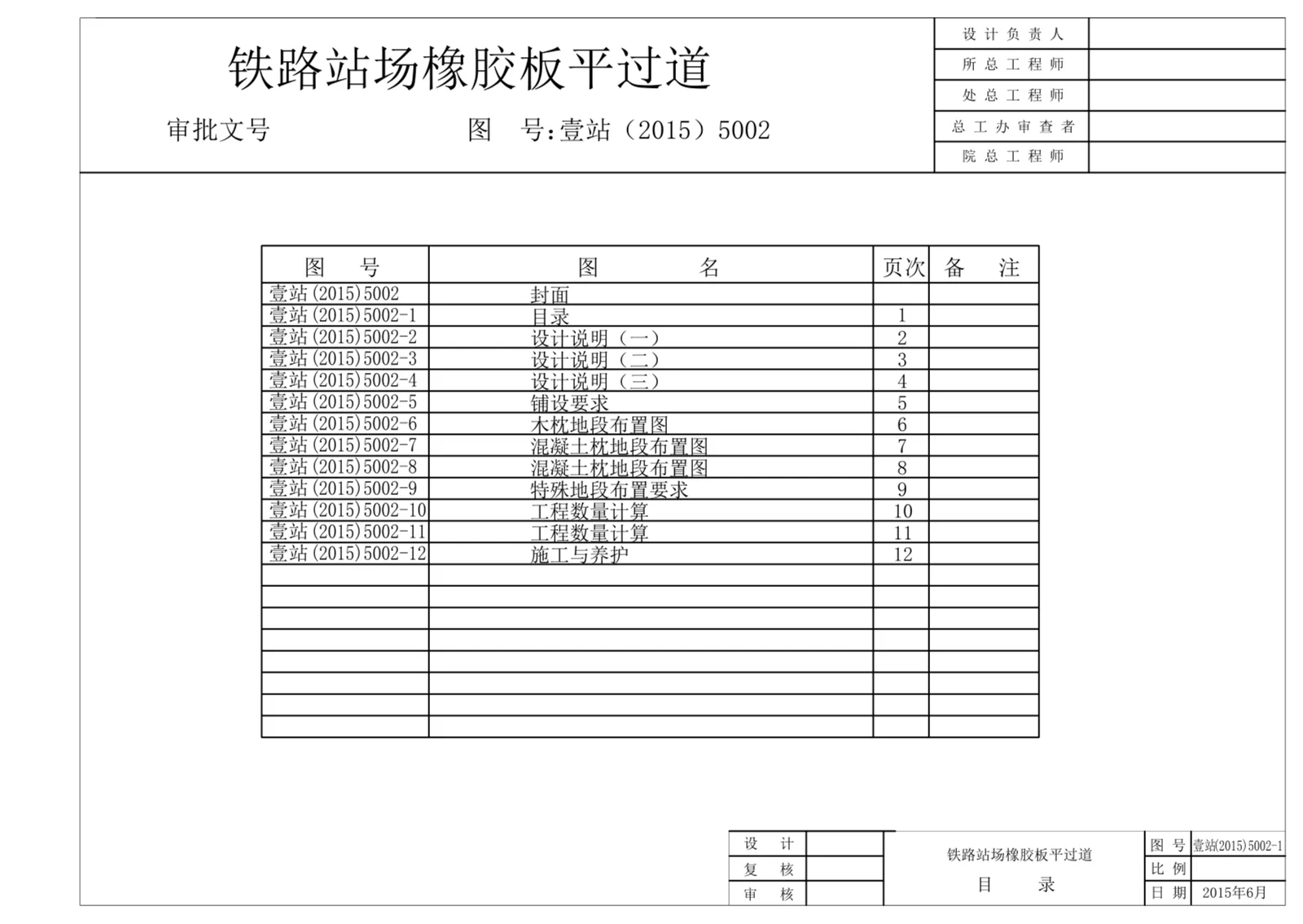

当前上传PDF共11页，最后一页图号为壹站（2015）5002-11。目录列示的壹站（2015）5002-12《施工与养护》未包含在本文件中。该资料具有明确的2015年版本背景，仅用于项目前期参考和规格沟通，不能替代完整有效图纸、现行标准、项目设计文件或施工方案。
客户可进入浙江通超官网铁路橡胶道口板产品页的“技术图纸”栏目，在线查看参数整理、图纸预览并下载PDF。询价时建议同时提供钢轨型号、轨枕类型、道口宽度、铺设长度、车辆荷载、项目地点及现场照片。
