2026年8月6日，浙江通超工贸有限公司根据内部二维DXF图、60kg/m钢轨截面资料和Ⅱ型水泥枕组合建模资料，整理发布铁路橡胶道口板三维结构说明。模型用于把内板、外板、钢轨、轮缘槽与轨枕之间的关系直观展示出来，便于采购、技术和施工人员在询价前沟通结构方向；它不是施工图，也不能替代项目最终确认图纸。
三维模型展示了哪些结构

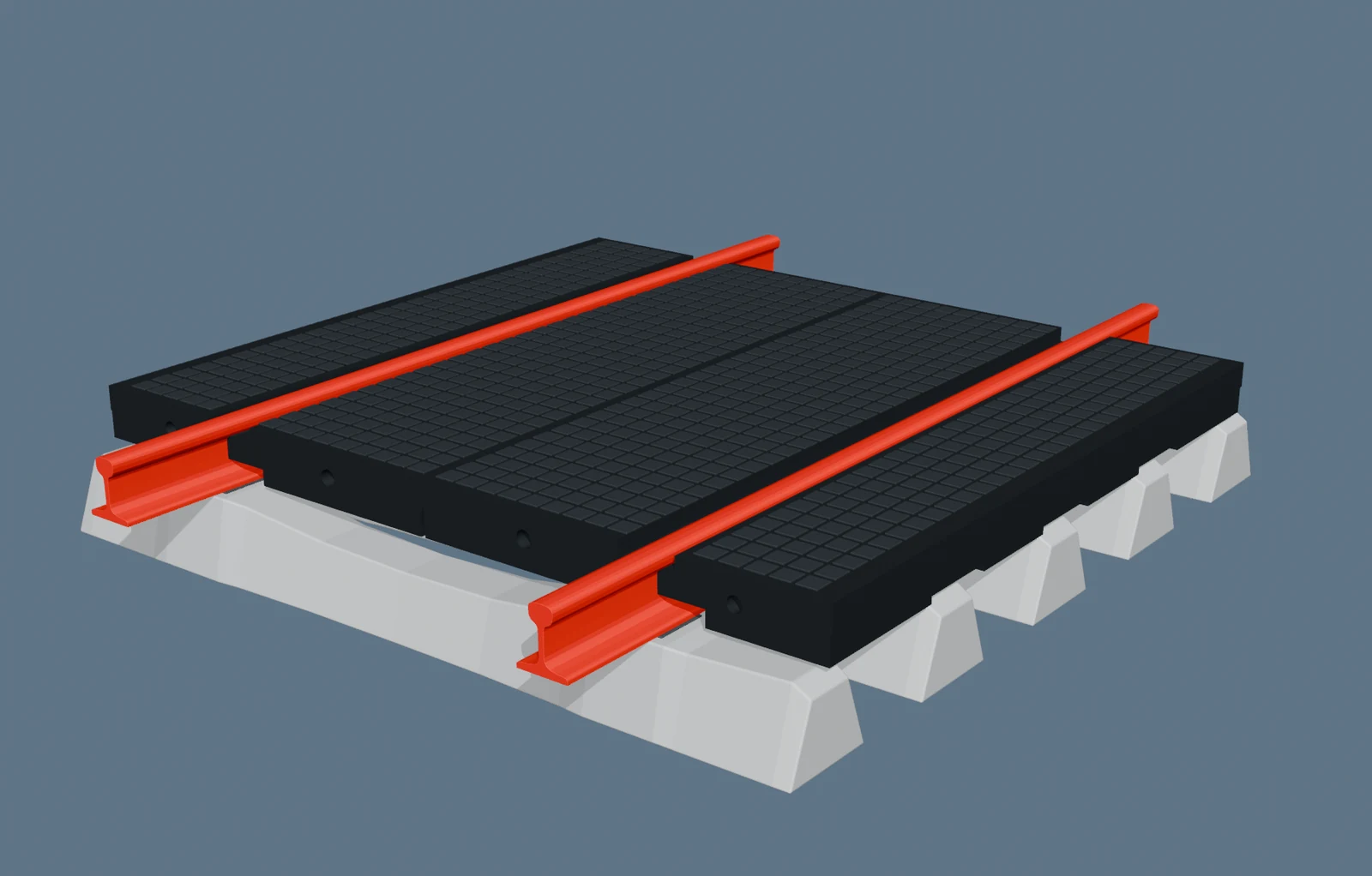

模型按“外板＋内板＋内板＋外板”的四块组合布置。内部两块道口板在轨道中心线附近拼接，外板位于两根钢轨外侧；各板按照轮缘槽和靠轨边方向重新定位，便于观察板体与钢轨之间是否存在明显干涉。
本次展示模型采用60kg/m钢轨截面，钢轨高度约176mm、轨底宽约150mm、轨头宽约70.8mm；橡胶道口板沿线路横向的建模长度为2200mm。模型中的黑色代表橡胶板，红色代表钢轨，颜色仅用于增强结构辨识度，不代表材料配方、表面处理或项目指定颜色。
1435mm轨距在模型中如何表达
《中华人民共和国铁路法》第三十八条规定，铁路标准轨距为1435mm；国家铁路局发布的GB 146.1—2020和GB 146.2—2020也用于1435mm标准轨距铁路的机车车辆限界和建筑限界。三维模型据此按两股钢轨内侧工作边之间1435mm布置，钢轨中心距约1505.8mm。
需要注意，1435mm是标准轨距，不等于橡胶道口板的订货宽度。道口铺面总宽度还取决于道路通行宽度、轨型、轨枕形式、板块组合、端部收口及现场结构。
Ⅱ型轨枕组合模型能核对什么
组合展示中布置4根Ⅱ型水泥枕，相邻轨枕中心距按600mm表达，并在钢轨与轨枕之间设置5mm轨下垫层示意。模型还对钢轨顶面与橡胶板通行面进行了对齐，以便检查板体高度关系、靠轨方向和轮缘槽位置。
这些数据来自内部建模说明，只适用于结构沟通和视觉检查。Ⅱ型轨枕的局部圆角、预应力钢筋、扣件系统、轨底坡以及现场公差没有全部建入模型；实际工程必须以轨道设计、现场复测、有效施工图和合同技术条件为准。
为什么先看3D模型再确认二维图纸
- 可以旋转、缩放，快速判断内外板的安装顺序和方向
- 可以从正面查看轮缘槽、钢轨截面和板面高差关系
- 可以在询价阶段发现轨型、轨枕或板块组合信息缺失
- 可以辅助非制图人员理解二维截面，但不能据此直接开模或施工
生产前仍需复核二维CAD公差、圆角、脱模斜度、孔位、扣件净空和现场安装间隙。旧线维修项目尤其要提供现有钢轨、轨枕、扣件与铺面照片，避免仅按“60轨”或“2200长”口头下单。
橡胶道口板询价建议提供哪些资料
- 钢轨型号和钢轨截面，是否为60kg/m钢轨
- 轨枕类型、轨枕间距、扣件形式和轨底坡要求
- 道路通行总宽度及单块板沿线路横向的目标长度
- 内板、外板数量，轮缘槽方向及端部收口方式
- 现场正面、侧面、轨枕和扣件照片，必要时提供测量视频
- 可编辑CAD或清晰尺寸图，以及项目验收标准
- 项目地点、车辆通行条件、数量与计划安装时间
浙江通超工贸有限公司官网橡胶道口板页面已提供可旋转、可缩放的三维模型，用户可在浏览器中查看整体和局部结构。所有报价、生产和安装数据最终以双方确认图纸、现场参数、合同及现行有效标准为准。
