Technical document
铁路站场橡胶板平过道通用图
图号：壹站（2015）5002。文件涵盖设计说明、铺设要求、木枕和混凝土枕布置、特殊地段处理及工程数量计算，可用于铁路橡胶道口板项目前期资料整理与技术沟通。
Applicable scope
图纸适用范围与轨道条件
图纸说明适用于标准轨距铁路车站、货场、有列检作业的到发场、到达场、出发场或编发线，以及车辆段、机务段、动车运用所、综合维修车间、客车整备所、保养点等场段所内平过道。
Load classification
P1-P6流动机械荷载等级
| 荷载等级 | P1 | P2 | P3 | P4 | P5 | P6 |
|---|---|---|---|---|---|---|
| 标准轮载Q（kN） | 50 | 100 | 150 | 200 | 300 | 400 |
| 接地压强P（MPa） | 0.7 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| 轮载适用范围（kN） | 30-70 | 70-130 | 130-180 | 180-250 | 250-350 | >350 |
图纸说明：一般场、段、所铺面板按能承受P2级流动机械单轴单侧100kN荷载而不断裂进行考虑；具体项目应按实际最大车辆荷载复核。
Standard panel length
轨枕间距与沿铁路方向标准板长
| 对应条件 | 轨枕间距 | 标准板长 | ||
|---|---|---|---|---|
| P1级 | 600mm | 1200mm | 1800mm | 2400mm |
| P2级 | 550mm | 1100mm | 1650mm | 2200mm |
| P2级以上或特殊地段 | 500mm | 1000mm | 1500mm | 2000mm |
补充条件：荷载为P1级但线路为1760根/km地段时，图纸要求平过道内轨枕间距采用550mm；平过道范围存在钢轨接头时采用500mm。
Key dimensions
图纸中的关键尺寸提示
- 轨内中间板：两条钢轨顶面内侧的中间板总宽1435mm，由相同宽度的两块板组成。
- 轮缘槽：直线地段宽70-100mm；曲线内股宽90-100mm；深度不小于45mm且不大于60mm。
- 轨外板：平过道两端钢轨顶面外侧的两侧板一般宽500mm；钢轨与站台间铺设时可用1m板切割。
- 平过道要求宽度：图纸列出1.5m、2.5m、3.5m、4.0m、6.0m、7.0m、10.5m、15.0m和20.0m等组合。
- 铺面标高：平过道铺面宜与轨顶等高，宽度不小于两侧道路路面宽度。

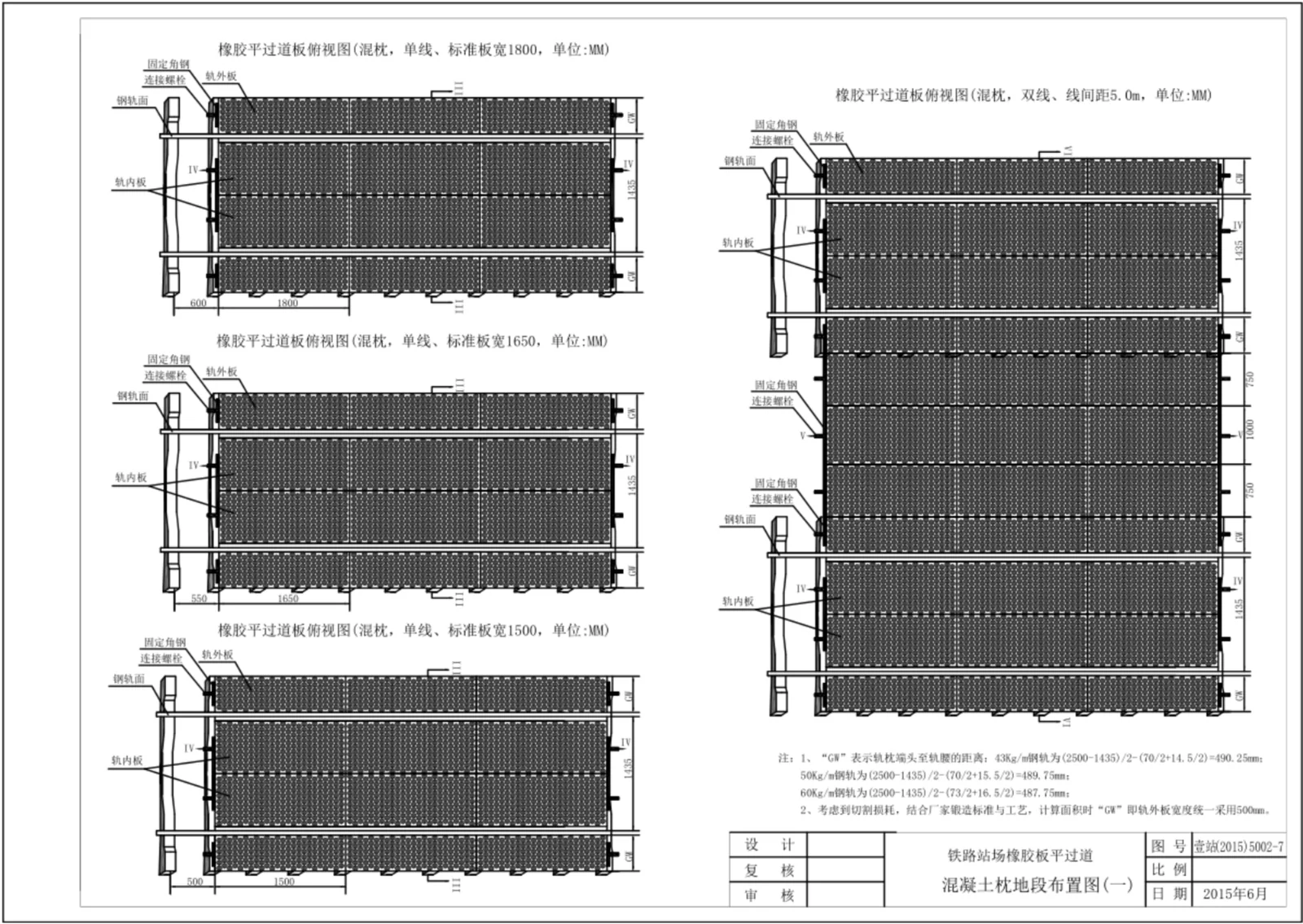

Drawing preview
混凝土枕地段布置图预览
使用这份图纸前需要确认
该文件标注日期为2015年6月，引用的规范和设计条件具有明确年代背景。采购、设计和施工前，应由具备相应职责的单位结合现行有效标准、项目设计文件、线路条件、实际车辆荷载、轨型、轨枕、基础和排水情况进行复核。
