D型橡胶护舷询价要测量哪些尺寸？

需要测量截面外宽、外高、内孔形状、壁厚、单根长度，并记录孔距、孔径、孔数量和孔位方向。

旧橡胶护舷没有型号怎么办？

可拍摄整体、截面、安装孔和安装面的照片，使用卷尺标注主要尺寸，并说明安装位置和项目地点。

需要说明码头或泊位类型、安装位置、靠泊情况和现有安装结构，以便核对产品尺寸与安装要求。

Marine procurement guide

护舷采购不能只报一个“D型”。截面、长度、孔位、安装方式和使用工况都会影响产品确认。按本页清单整理资料，可减少反复沟通。

Step 01

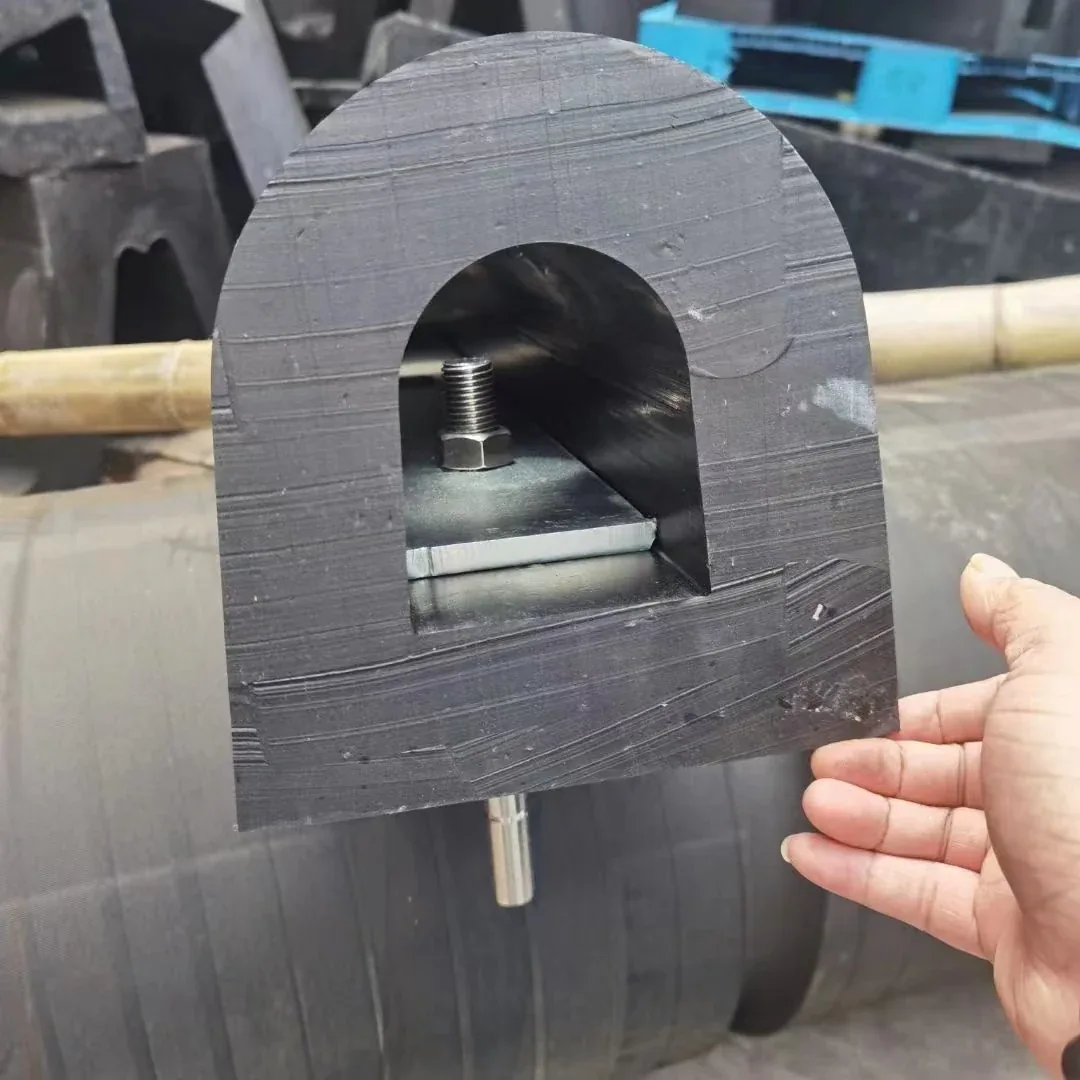

D型橡胶护舷需要测量截面外宽、外高、内孔宽度与高度，并记录内孔形状和主要壁厚。仅提供“D150”或“D300”等名称仍可能存在结构差异，最好同时发送截面照片或图纸。

截面外宽测量最宽位置

截面外高测量安装面至顶端

内孔尺寸记录宽、高与形状

主要壁厚结合图纸或样品复核

Step 02

提供单根护舷总长度、安装孔数量、孔径、相邻孔中心距、端部到首孔的距离以及孔位方向。若两排孔位不对称，应分别标注。测量时建议让卷尺与孔中心线清晰出现在同一张照片中。

关键提醒孔距应按孔中心到孔中心测量；不要只测两个孔边缘之间的距离。

Step 03

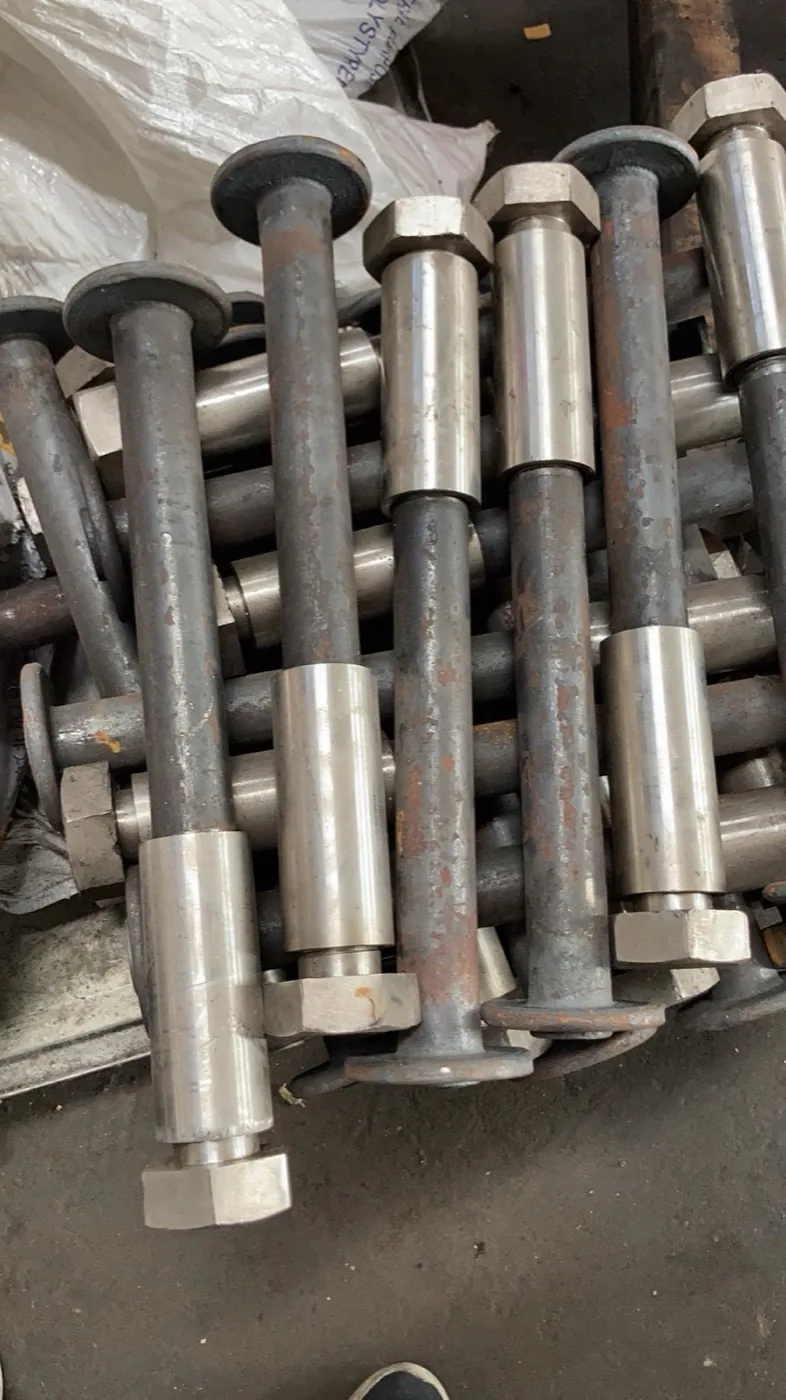

请拍摄安装面、现有紧固件和护舷在码头或船体上的整体位置，并说明港口码头、内河泊位、船厂或工程船等使用场景。新建项目应提供设计图纸；维修项目应说明旧护舷损坏情况和计划更换范围。

Step 04

先保留一根结构相对完整的旧护舷作为测量样品，拍摄整体、截面、侧面、孔位、安装面和损坏位置。尺寸测量应尽量选取未严重压缩或变形的位置；无法确认的尺寸应明确标注“待复核”，避免直接按变形尺寸生产。

Quotation checklist

如果资料不完整，可先发送旧护舷照片和已测尺寸。浙江通超会根据现有资料说明还需要补充哪些项目。
