2026年8月5日，浙江通超工贸有限公司根据内部DA500系列图纸和三维结构展示资料，整理发布DA500橡胶护舷不同长度的孔位与询价确认要点。本文覆盖1.5米、2米、2.5米、3米和3.5米五种主体长度，帮助码头工程、维修更换和采购人员在询价前把长度、底座、孔数及孔距信息整理完整。
五种长度对应的底座和安装孔
- 主体长度1500mm：底座总长1750mm，每排3孔、合计6孔，首孔中心距端部160mm，同排中心距715mm
- 主体长度2000mm：底座总长2250mm，每排4孔、合计8孔，首孔中心距端部157.5mm，同排中心距645mm
- 主体长度2500mm：底座总长2750mm，每排4孔、合计8孔，首孔中心距端部160mm，同排中心距810mm
- 主体长度3000mm：底座总长3250mm，每排5孔、合计10孔，首孔中心距端部165mm，同排中心距730mm
- 主体长度3500mm：底座总长3750mm，每排6孔、合计12孔，首孔中心距端部160mm，同排中心距686mm
这些孔位数据分别来自对应长度图纸，不能把一种长度的孔距按比例直接套用到另一种长度。维修替换项目还要以现场预埋螺栓中心位置复核，避免只确认主体长度却忽略底座总长和孔位差异。
图纸中共同出现的安装结构尺寸
五套图纸均标注DA500名义高度500mm、底座厚度45mm，安装沉槽180mm×140mm，长圆孔94mm×47mm。由于内部PDF名义截面标注与DXF精确建模尺寸存在细微差异，本文不把三维模型的截面宽度作为最终生产数据。报价和生产前应由供需双方确认有效二维图纸。
为什么不能只凭“DA500”确定产品
DA500首先说明护舷的名义高度系列，并不等于完整型号。实际项目还需要核对船型、靠泊条件、设计靠泊能量、允许反力、安装位置、护舷间距和码头结构。PIANC 2024版护舷指南强调从船舶与泊位安全、可靠性、耐久性以及制造和测试等方面考虑完整护舷系统。因此，长度与孔位表只能用于前期规格沟通，不能替代项目设计计算。
现行标准与旧资料如何使用
全国标准信息公共服务平台显示，HG/T 2866-2016《橡胶护舷》目前为现行推荐性化工行业标准，于2016年7月1日实施，并全部代替HG/T 2866-2003。内部旧版标准文件可以用于历史资料核对，但项目技术要求、检验和验收应查询现行有效标准及合同文件。
DA500橡胶护舷询价建议提供什么
- 项目设计图或旧护舷完整尺寸图
- 主体长度、底座总长、两排安装孔数量和方向
- 首孔端距、相邻孔中心距、孔槽尺寸
- 预埋螺栓或安装面的现场照片和测量数据
- 码头类型、设计船型、靠泊工况及项目技术要求
- 数量、项目地点、计划安装时间和验收标准

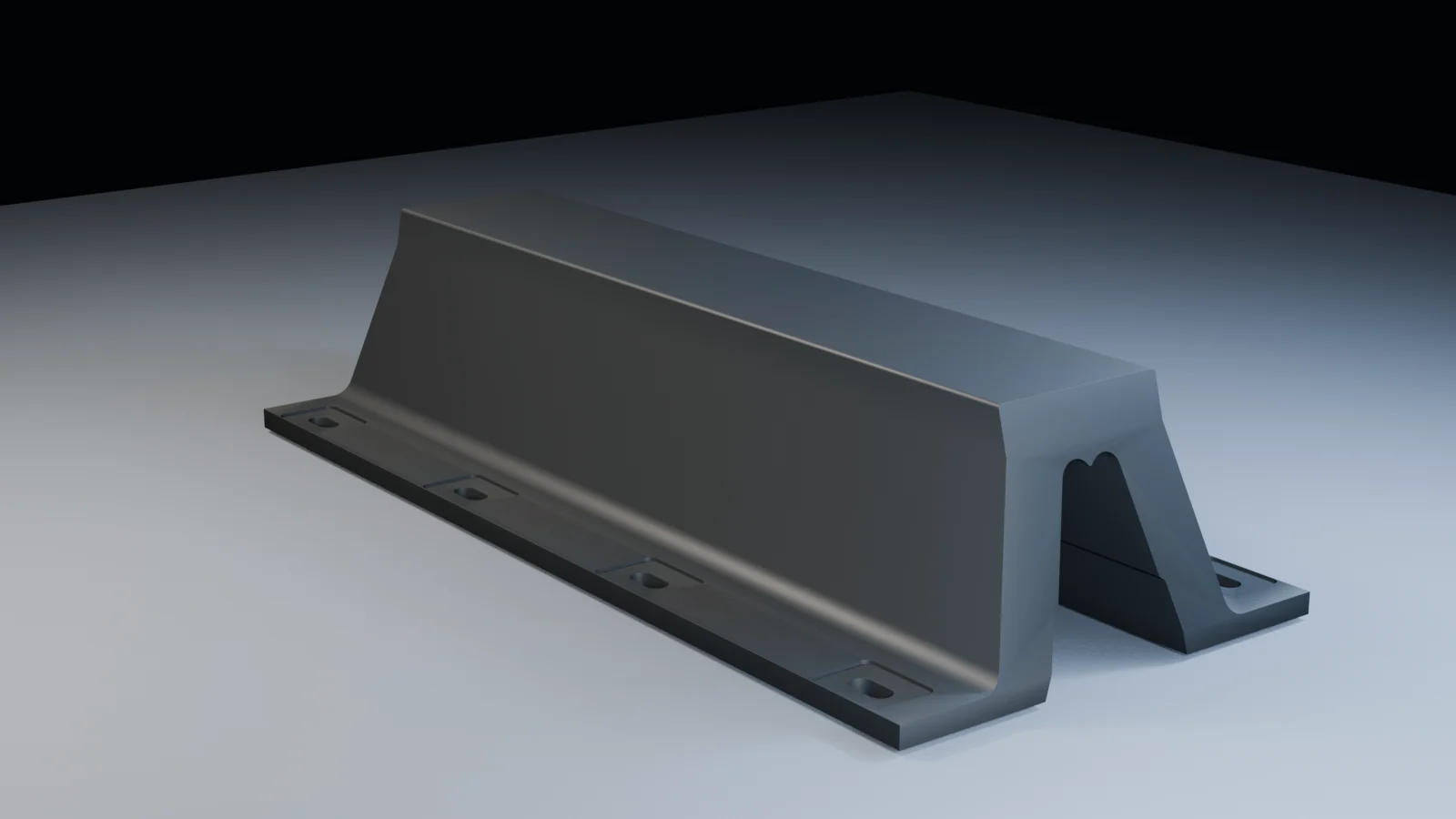

本页封面为依据内部DXF和图纸制作的DA500结构展示图，不是现场实物照片，也不代表某一项目已经完成选型。浙江通超工贸有限公司可根据客户图纸、现场孔位和项目工况协助核对码头橡胶护舷规格；最终产品尺寸、性能和验收要求以双方确认图纸、合同及现行有效标准为准。
